Vous préparez un permis ou une déclaration préalable et vous voulez que tout soit clair dès le départ. Le plan de masse coté en 3 dimensions montre l’implantation, les hauteurs et l’environnement avec un niveau de précision idéal pour décider et convaincre. Il réduit les incompréhensions entre services techniques, artisans et clients. Voici comment le maîtriser pour éviter les retards, les surcoûts et les surprises sur le chantier.
💡 À retenir
- Le plan de masse est essentiel pour la déclaration préalable de travaux.
- Une bonne réalisation peut réduire les coûts et les délais de construction.
- Les plans 3D facilitent la compréhension des projets par les clients.
Qu’est-ce qu’un plan de masse coté en 3 dimensions ?
Il s’agit d’un document graphique qui représente une parcelle et un projet dans son environnement immédiat, avec des cotes précises et des volumes en 3D. Le plan de masse coté en 3 dimensions combine vues en plan, coupes, altitudes, et volumes pour visualiser l’implantation au sol et les hauteurs réelles.
On y retrouve les limites de propriété, accès, réseaux, arbres conservés ou abattus, constructions existantes et projetées, ainsi que les distances aux limites et les hauteurs. La vue 3D complète la lecture classique en plan en montrant l’impact volumétrique, les ombres et la relation avec le terrain.
Définition et caractéristiques
Un plan de masse 3D fiable présente l’emprise au sol du projet, les niveaux de planchers, la altimétrie du terrain naturel et du terrain fini, ainsi que l’orientation nord et l’échelle. Il indique aussi la position des places de stationnement, des clôtures et des accès pompier si besoin.
La précision dépend de la source de données topographiques et du géoréférencement. Un modèle numérique de terrain permet d’illustrer les remblais et déblais et d’anticiper les reprises sur ouvrages existants. Le plan de masse coté en 3 dimensions s’exporte souvent en images, PDF ou modèles interactifs pour validation.
Applications dans les projets
Il sert à monter un dossier de déclaration préalable ou de permis de construire, à consulter les entreprises et à coordonner les corps d’état. Les maîtres d’ouvrage utilisent la 3D pour comprendre l’implantation, vérifier la vue, l’ensoleillement et l’intimité vis-à-vis du voisinage.
Du logement individuel aux bâtiments collectifs, il apporte une vision commune du site, réduit les interprétations et soutient les arbitrages techniques et budgétaires dès l’amont.
Pourquoi est-il important ?
Parce qu’il sécurise la conformité réglementaire et la bonne compréhension du projet. Les services d’urbanisme vérifient rapidement les reculs réglementaires, la hauteur maximale, la gestion des accès et stationnements, ainsi que l’insertion paysagère.
Pour le chantier, il sert de base à l’implantation par le géomètre et limite les erreurs d’alignement, de nivellement et de terrassement. Une représentation claire des volumes limite les avenants coûteux et accélère les validations. Le plan de masse coté en 3 dimensions devient ainsi un levier concret pour maîtriser coûts et délais.
Bénéfices concrets
Avec la 3D, le client visualise le gabarit réel, les pentes d’accès, les vues et masques. Les entreprises anticipent les points singuliers comme les seuils PMR, les murs de soutènement et les raccordements réseaux. Les échanges avec le voisinage s’apaisent grâce à des images lisibles qui montrent l’ombre portée et l’intimité.
Pour les dossiers réglementaires, la clarté du plan diminue les demandes de pièces complémentaires et accélère l’instruction, notamment pour la déclaration préalable de travaux et les permis.

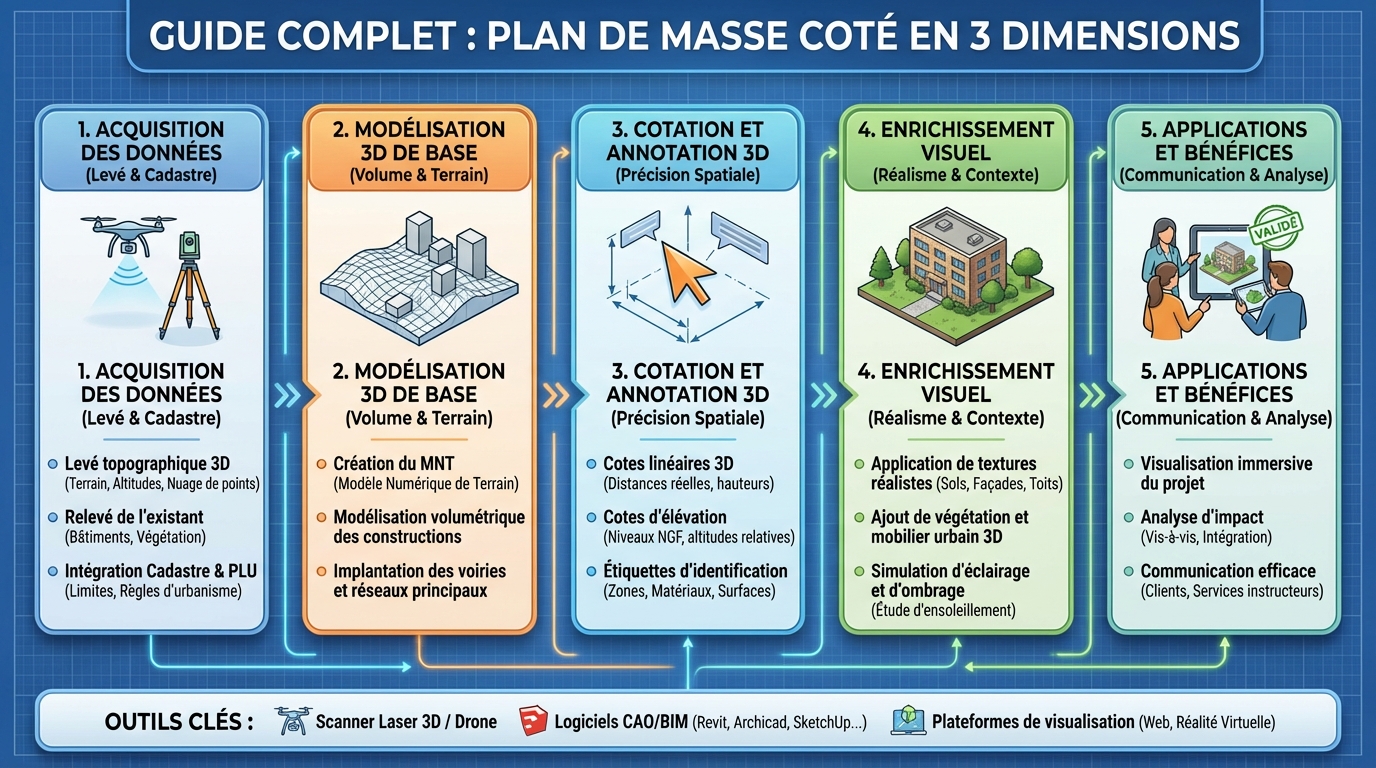

Comment réaliser un plan de masse coté ?
Commencez par rassembler les données de base: plan cadastral, relevé topographique, photos du site et prescriptions du PLU. Choisissez ensuite un logiciel adapté pour dessiner le plan et modéliser les volumes en 3D.
Fixez une échelle lisible et définissez un nord cohérent avec la topographie. Paramétrez les styles d’affichage des cotes, des niveaux altimétriques et des matériaux pour distinguer l’existant du projeté.
Étapes de réalisation
- Implanter les limites et servitudes à la bonne échelle (1/500 le plus souvent, parfois 1/200 pour les petites parcelles).
- Modéliser le terrain à partir d’un relevé topographique, puis créer le terrain fini avec talus, remblais et pentes d’accès.
- Placer le bâtiment: emprise au sol, niveaux de planchers, acrotères, débords de toitures, accès et stationnements.
- Coter précisément: distances aux limites, largeur d’accès, hauteurs NGF, altitudes seuils, pentes et rayons de giration.
- Vérifier la conformité PLU: emprise, hauteur, stationnement, espaces verts, clôtures et matériaux de façade.
- Exporter le plan 2D coté, les vues 3D et éventuellement une coupe terrain/projet pour lecture rapide.
Conseils pratiques
Travaillez dans un système de coordonnées stable pour éviter les décalages entre plans. Utilisez des styles de calques distincts pour l’existant, le projeté et les réseaux. Anticipez les rampes et les seuils pour rester compatible PMR.
Gardez un fichier maître léger: textures sobres, proxys pour les végétaux et blocs réutilisables. Fournissez aux entreprises des formats courants comme DWG/IFC en plus du PDF pour faciliter l’implantation et la synthèse.
Exemples de plans de masse en 3D
Sur une maison individuelle en pente, la 3D montre immédiatement comment la plateforme se cale au terrain et l’impact des talus sur le jardin. Pour une extension en zone dense, elle met en évidence les prospects, l’ensoleillement et la vue depuis la parcelle voisine.
Dans un projet de lotissement, le plan de masse coté en 3 dimensions aide à équilibrer stationnements, espaces verts, noues paysagères et cheminements doux, tout en vérifiant les distances réglementaires.
Étude de cas
Parcelle de 650 m² avec une pente moyenne de 12 %. Le modèle 3D du terrain existant permet de dimensionner un mur de soutènement de 1,20 m, de caler un seuil de garage à +73,40 NGF et de garantir une rampe à 5 % maximum. Les images 3D validées par le client évitent une plateforme surdimensionnée et réduisent le volume de déblais de 35 %.
Autre cas: une surélévation de R+1 sur bâti existant. Le plan 3D vérifie les alignements, la hauteur totale et l’emprise des échafaudages en limite. Les ombres à 10 h et 16 h confirment l’absence d’impact notable sur les baies voisines, facilitant l’acceptation du projet.
Erreurs courantes à éviter
La plupart des blocages viennent d’oublis simples ou de mauvais réglages. Une vérification méthodique avant dépôt ou consultation peut vous faire gagner plusieurs semaines.
- Échelle et nord incohérents qui faussent la lecture et les cotes.
- Altimétries manquantes ou erronées qui entraînent des seuils inatteignables.
- Distances aux limites non cotées ou arrondies abusivement.
- Servitudes, réseaux et accès secours non représentés.
- Volumes 3D trop sommaires ne reflétant pas les hauteurs réelles.
Pour fiabiliser, partez d’un relevé topo récent, cadrez vos cotes au millimètre sur le plan 2D et affichez les niveaux NGF aux points clés. Contrôlez l’implantation aux limites avec un géomètre si l’environnement est contraint.
Dans la 3D, gardez des volumes exacts pour les acrotères, débords et garde-corps, afin d’éviter un dépassement discret mais non conforme. Enfin, confrontez votre plan de masse coté en 3 dimensions au règlement du PLU article par article pour valider reculs, hauteurs et stationnements dès la phase d’étude.
