Vous cherchez à comprendre comment un volet roulant manuel s’actionne et se répare sans prises de tête ? Voici un guide simple, visuel et concret pour identifier chaque pièce et suivre le chemin du mouvement. En quelques minutes, vous saurez lire un schéma, repérer une panne et entretenir votre installation. Le mécanisme volet roulant manuel devient facile à apprivoiser.
💡 À retenir
- Le mécanisme manuel permet d’économiser de l’énergie en évitant l’utilisation de l’électricité.
- 85% des utilisateurs de volets roulants manuels rapportent une satisfaction élevée liée à leur simplicité d’utilisation.
- Les volets roulants manuels peuvent réduire le bruit extérieur de 30%.
Qu’est-ce qu’un mécanisme de volet roulant manuel ?
Un volet roulant manuel est un système d’occultation composé d’un tablier en lames, d’un axe d’enroulement et d’un dispositif d’actionnement par sangle, cordelette ou manivelle. Le cœur du système, c’est le treuil qui transforme votre effort en rotation de l’axe pour enrouler ou dérouler le tablier.
Le rôle du mécanisme volet roulant manuel est double : permettre un mouvement fluide et maintenir le tablier en position grâce à des freins internes. Ce choix plaît pour sa robustesse, sa simplicité et ses coûts contenus. Il limite les sources de pannes, évite les alimentations électriques et s’intègre facilement en rénovation.
Au quotidien, il offre confort thermique et visuel tout en améliorant l’acoustique. Bien réglé, il diminue les fuites d’air et atténue les bruits. Beaucoup d’utilisateurs apprécient sa prise en main intuitive et le fait de pouvoir intervenir eux-mêmes en cas d’usure de la sangle ou du treuil.
Schéma du mécanisme de volet roulant manuel
Visualiser l’ensemble aide à comprendre le mouvement et à pointer rapidement une anomalie. Voici un schéma simplifié d’un caisson en pose traditionnelle. L’orientation est “vue de face”, côté intérieur, avec le tablier engagé dans les coulisses.
Repérez les pièces majeures avant de démonter. Faites une photo du caisson ouvert pour mémoriser l’assemblage. C’est souvent le meilleur “mode d’emploi” au moment du remontage.
Intérieur de la pièce ┌────────────────────────── Caisson ──────────────────────────┐ │ [Flasques] ┌──────── Axe d’enroulement ────────┐ │ │ │ ▓▓▓ Ressort/treuil ▓▓▓ │ │ │ Sortie sangle ─┴─◄───○ Treuil/Sortie manivelle │ │ │ ▲ │ │ │ │ Attaches tablier │ │ │ ┌─────────────┴──────────────┐ │ │ │ │ Tablier │ │ │ └─────────────────────┴────────────────────────────┴───────┘ │ ║ ║ ║ Coulisse Coulisse Sortie sangle/guide
Une fois ce schéma en tête, vous pouvez suivre le chemin de la force : votre main agit sur la sangle ou la manivelle, ce mouvement traverse le treuil, fait tourner l’axe, qui enroule le tablier. Les attaches relient l’axe au tablier et les coulisses guident les lames.
Composants principaux
Chaque élément a une fonction précise. Connaître leur nom vous aidera à commander la bonne pièce ou à décrire un problème au fabricant.
- Axe d’enroulement : tube où s’enroule le tablier. Il reçoit le treuil et les attaches tablier.
- Treuil ou renvoi : engrenage qui transforme la traction de la sangle ou la rotation de la manivelle.
- Sangle/courroie ou manivelle : commande manuelle. La sangle passe dans un guide et un enrouleur mural.
- Attaches tablier et verrous automatiques : liaisons entre axe et tablier, empêchent le relevage par l’extérieur.
- Coulisses latérales : rails qui guident les lames et limitent les vibrations et grincements.

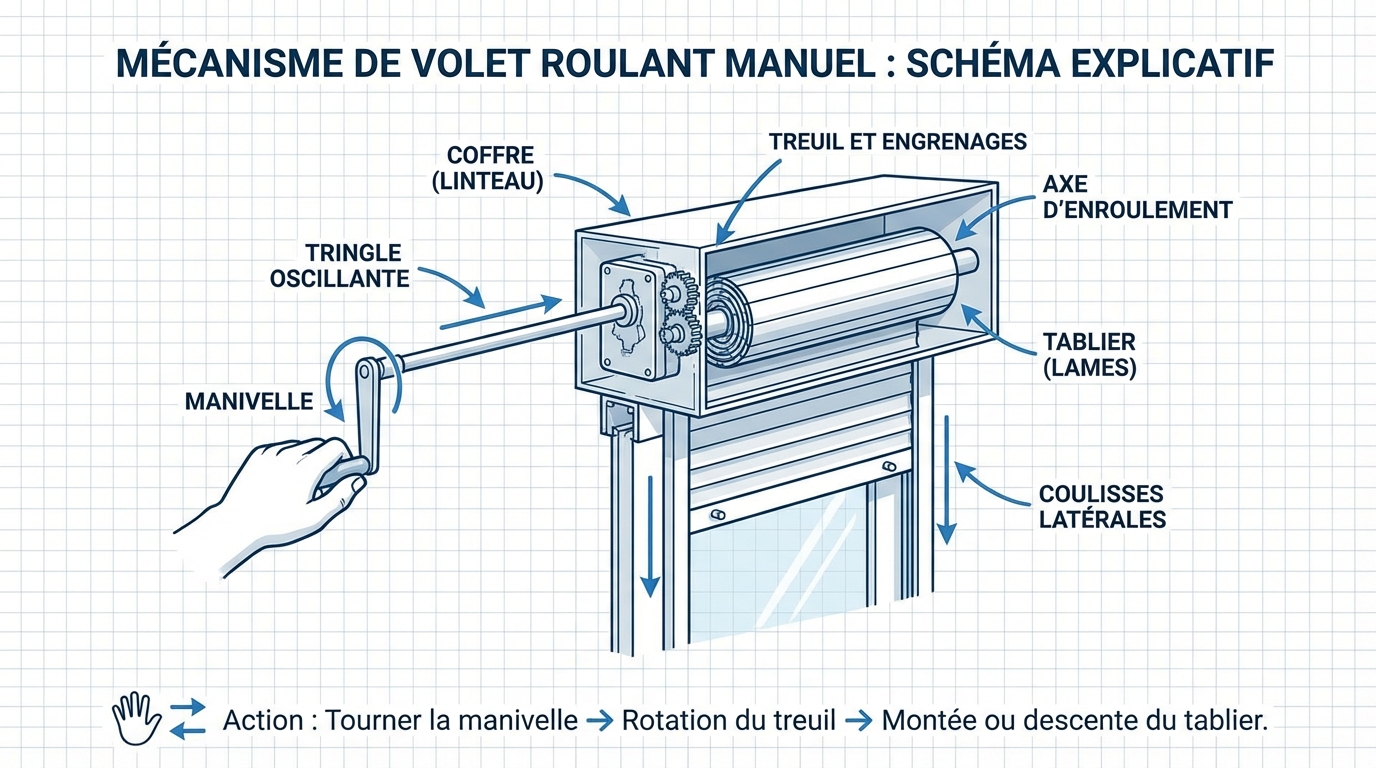

Comment fonctionne un volet roulant manuel ?
Le fonctionnement repose sur une transmission simple. En tirant sur la sangle, vous créez une traction constante. En tournant une manivelle, vous appliquez un couple régulier. Le treuil convertit cette énergie en rotation maîtrisée, avec un rapport de réduction pour un effort confortable.
Le mécanisme volet roulant manuel s’appuie aussi sur de petites aides internes. Certains treuils intègrent un frein antipollage qui bloque le tablier en position et évite les descentes intempestives. Des verrous automatiques sécurisent la fermeture depuis l’intérieur.
Fonctionnement étape par étape
Ces étapes décrivent le cycle de montée et de descente. Les principes sont identiques pour sangle ou manivelle.
- Actionnement : vous tirez sur la sangle vers le bas ou tournez la manivelle. Le mouvement atteint le treuil.
- Transmission : le treuil entraîne l’axe d’enroulement. Le rapport de réduction multiplie votre force et régularise la vitesse.
- Enroulement : le tablier s’enroule sur l’axe. Les attaches le soulèvent uniformément, les coulisses maintiennent l’alignement.
- Maintien : en fin de course, le frein interne du treuil ou l’enrouleur de sangle bloque le tablier à la hauteur souhaitée.
- Descente : on relâche la sangle en contrôlant sa sortie, ou on inverse la rotation de la manivelle. Le tablier glisse dans les coulisses jusqu’en bas.
Exemple concret : si votre fenêtre mesure 120 cm de haut, prévoyez une sangle d’environ 2,5 fois la hauteur utile pour assurer un enroulement suffisant et un geste confortable. Sur un volet de 100 cm de large, un treuil standard offre un couple suffisant pour une montée régulière sans à-coups.
Côté confort, la structure fermée du tablier et l’appui latéral dans les rails limitent les vibrations. On obtient une réduction du bruit extérieur pouvant atteindre 30% selon la configuration. Le gain dépend de la qualité des lames et de l’étanchéité périphérique.
Installation et entretien des volets roulants manuels
La pose exige précision et quelques outils de base. Prenez votre temps pour l’alignement des coulisses et la mise à niveau du caisson. Un guidage mal parallèle provoque des frottements, de l’usure prématurée et des remontées difficiles.
Avant d’acheter, vérifiez le type de commande souhaité : sangle avec enrouleur encastré, treuil à sortie manivelle, ou cordelette pour petits formats. Le mécanisme volet roulant manuel doit être compatible avec le diamètre de l’axe, l’épaisseur des lames et l’espace disponible dans le caisson.
