Vous souhaitez visualiser clairement votre installation solaire avant de vous lancer ? Ce guide réunit tout ce qu’il faut pour passer de l’idée au chantier, avec un schéma installation panneau solaire pdf prêt à imprimer. Vous y trouverez les étapes, les normes, les astuces, et des exemples concrets pour éviter les mauvaises surprises. Objectif : un système sûr, performant et conforme, sans jargon inutile.
💡 À retenir
- En France, l’énergie solaire peut réduire la facture d’électricité jusqu’à 30%
- Des aides financières sont disponibles pour l’installation de panneaux solaires
- Plus de 1 million de foyers en France utilisent des panneaux solaires
Pourquoi installer des panneaux solaires ?
Produire sa propre électricité, c’est réduire sa dépendance au réseau et mieux maîtriser son budget. Entre la baisse potentielle de facture, la revente du surplus et la valorisation du logement, les bénéfices sont multiples. Un bon schéma installation panneau solaire pdf vous aide à visualiser l’ensemble et à dimensionner correctement le projet.
En France, l’autoconsommation s’installe durablement, avec des installations qui se remboursent progressivement grâce aux économies et aux aides. Les garanties des équipements, souvent 10 à 25 ans, sécurisent l’investissement, à condition de respecter les règles de pose et de sécurité.
Les avantages des panneaux solaires
Le premier gain est financier, avec des économies pouvant atteindre 30% sur la facture selon le profil de consommation. Vient ensuite le confort d’un approvisionnement résilient, notamment en cas de hausse tarifaire. Pour l’environnement, chaque kWh solaire évite des émissions de CO₂ par rapport à un mix 100% fossile.
- Stabilité budgétaire sur le long terme
- Revente du surplus selon le contrat choisi
- Valorisation patrimoniale et image écoresponsable
Les différents types de panneaux
Les modules monocristallins dominent pour leur rendement élevé et un bon comportement en faible luminosité. Les polycristallins restent une option fiable lorsque le budget est serré. Les couches minces se posent sur des supports variés, mais leur rendement est plus faible.
Pour optimiser une toiture complexe, les modules demi-cellules, bifaciaux ou à haut rendement peuvent faire la différence. Le choix dépend de la surface disponible, de l’orientation et des contraintes mécaniques du support.
Schéma d’installation : étapes clés
Un schéma d’ensemble met en lumière les composants et leurs liaisons : panneaux, rails de fixation, câbles DC, connecteurs MC4, coffret de protection DC, onduleur ou micro-onduleurs, coffret AC, protections, mise à la terre et supervision. Ce schéma sert de fil conducteur pendant la pose, mais aussi de base documentaire pour le Consuel et l’assureur.
Côté conformité, on s’appuie sur la norme NFC 15-100 et le guide UTE C 15-712-1 pour le photovoltaïque résidentiel. Le respect des règles de fixation toiture suit les DTU du support concerné, et les systèmes d’intégration doivent disposer d’un avis technique. Un schéma installation panneau solaire pdf bien réalisé matérialise ces exigences.
Outils nécessaires
- Équipement de sécurité: harnais antichute, casque, gants isolants
- Outillage: clé dynamométrique, coupe-câble, sertisseuse MC4, multimètre
- Matériel électrique: câbles solaires DC, disjoncteurs, parafoudre, sectionneur DC
- Fixations: rails, crochets, brides, visserie inox adaptée au support
Étapes préliminaires
Commencez par l’étude du site: orientation, inclinaison, zone d’ombre, état de la couverture. Vérifiez la structure et la capacité portante, et repérez un chemin de câbles court et protégé entre le champ PV et le local technique. Définissez le dimensionnement: puissance crête souhaitée, type d’onduleur, raccordement monophasé ou triphasé, et emplacement du coffret de protection.
Finalisez la liste des composants: modules, onduleur central ou micro-onduleurs, coffret DC/AC, protections contre les surtensions, mise à la terre, monitoring. Préparez les documents: schéma unifilaire, plan de calepinage, fiches techniques et certificats.
Installation du champ PV. Posez les crochets en respectant l’entraxe des chevrons, puis alignez les rails. Fixez les modules en contrôlant la planéité et le couple de serrage. Prévoyez des passe-câbles étanches et des colliers UV résistants. Sur toiture plate, utilisez des systèmes lestés, en validant le plan de lestage et la résistance au vent.
Câblage DC. Assemblez les séries (strings) selon la tension d’entrée admissible de l’onduleur. Utilisez des câbles solaires de section adaptée, généralement 4 à 6 mm² pour les petites installations. Intégrez un sectionneur DC proche de l’onduleur et un dispositif de protection contre les surtensions côté DC lorsque la configuration l’exige. Repérez clairement la polarité et testez la continuité.
Onduleur et protections AC. Placez l’onduleur dans un endroit ventilé, hors humidité, avec dégagement latéral. Câblez vers le coffret AC: disjoncteur dédié, interrupteur-sectionneur, parafoudre AC si nécessaire. Reliez la terre du châssis des modules, de l’onduleur et des rails à la prise de terre du bâtiment, avec une section conforme.
Branchement au tableau et mise en conformité. Créez une ligne dédiée vers le tableau principal, avec un dispositif de comptage de production si prévu. Vérifiez l’équilibrage des phases en triphasé. Avant la mise sous tension, contrôlez l’isolement, la tension à vide des strings, la polarité et la résistance de terre. Documentez ces mesures et joignez-les au dossier Consuel.
Paramétrage et vérifications. Démarrez l’onduleur, paramétrez le pays/réseau, les seuils de sécurité et la connexion au monitoring. Simulez une coupure réseau pour vérifier la fonction anti-îlotage. Contrôlez l’absence d’échauffement anormal au bout d’une heure de production et ajustez les serrages si besoin.
Éléments clés du schéma. Le schéma doit représenter les strings, les jonctions MC4, le coffret DC (sectionneur, fusibles si strings en parallèle), la liaison vers l’onduleur, le coffret AC (disjoncteur, différentiel si nécessaire), le parafoudre, la liaison à la terre, et l’intégration au tableau de répartition. Ajoutez les références des équipements, les sections de câbles, le calibre des protections et les points de coupure.
Pour les installations avec stockage, ajoutez l’armoire batterie, le BMS, l’interface de l’onduleur hybride et les protections dédiées. Avec des micro-onduleurs, le schéma illustre le bus AC, la passerelle de communication, et la répartition des circuits sur le tableau principal. Dans tous les cas, une note rappelle les règles de sécurité électrique et l’étiquetage de l’installation.
Normes et sécurité. Utilisez des équipements certifiés CE, respectez les couples de serrage, maintenez des rayons de courbure suffisants, et évitez toute boucle inutile qui pourrait capter les surtensions. Prévoyez une étiquette signalétique au tableau pour indiquer la présence d’une source de production en amont et l’emplacement des sectionneurs. Gardez à portée le schéma installation panneau solaire pdf pour faciliter maintenance et contrôle.

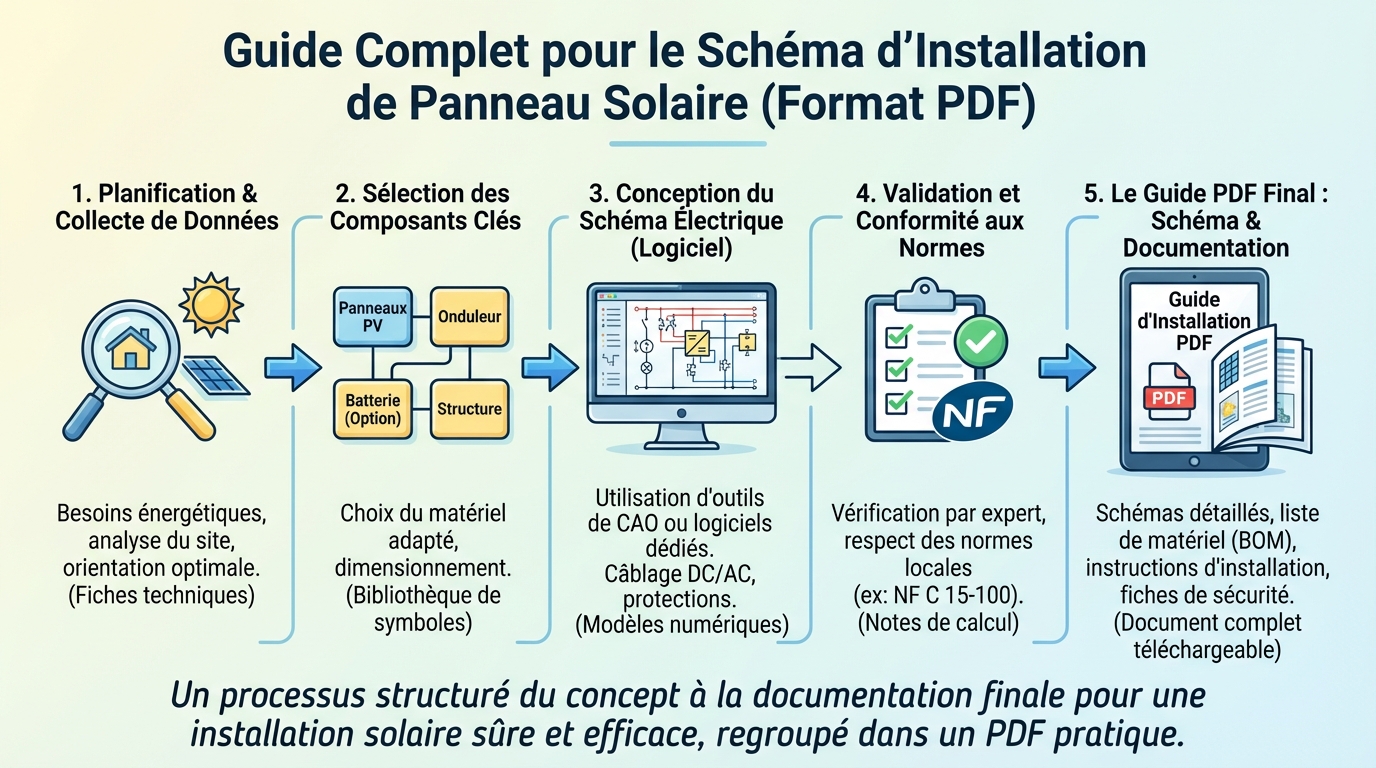

Télécharger le schéma d’installation en PDF
Le dossier à télécharger rassemble le schéma installation panneau solaire pdf, des vues éclatées, une checklist d’installation et des exemples de dimensionnement pour 1,5 à 9 kWc. Vous pouvez l’imprimer en format A4 ou A3 pour l’atelier et l’emporter sur le toit.
Le contenu est pensé pour être directement actionnable, avec des zones à cocher, des emplacements pour noter vos longueurs de câbles, vos valeurs de test et les références exactes installées. Le schéma installation panneau solaire pdf est structuré pour coller aux exigences françaises, de la préparation du chantier à la mise en service.
- Schémas DC/AC unifilaires et multifilaires avec repères
- Plan de calepinage et gabarits de perçage
- Checklist sécurité: EPI, coupures, contrôle couple et polarité
- Fiches pratiques: calcul des sections, protection contre les surtensions, mise à la terre
- Variantes: onduleur central, micro-onduleurs, onduleur hybride avec batteries
Pour l’impression, choisissez une échelle lisible, et plastifiez les pages clés si vous intervenez en extérieur. Conservez une version numérique pour l’archivage et la transmission au Consuel ou à votre assureur.
Conseils pratiques pour une installation réussie
Ajustez l’orientation et l’inclinaison en fonction de votre région. Dans la plupart des cas, une orientation plein sud et une inclinaison autour de 30° offrent un bon compromis. Limitez les ombrages partiels: une cheminée ou un arbre proche peut faire chuter la production. Dans ce cas, envisagez des micro-onduleurs pour isoler l’impact de l’ombre panneau par panneau.
Un exemple concret: une installation de 3 kWc dans le sud-ouest, bien orientée, peut produire autour de 3300 kWh/an. Avec une autoconsommation optimisée (programmation du chauffe-eau, des lessives en journée), la baisse de facture devient tangible. Gardez sous la main votre schéma installation panneau solaire pdf pour vérifier chaque point avant la mise sous tension.
Erreurs fréquentes à éviter
- Ignorer l’étude d’ombre et sous-dimensionner l’impact annuel
- Multiplier les connexions MC4 non certifiées et mal serties
- Négliger la ventilation de l’onduleur, source d’échauffement et de baisse de rendement
- Oublier le parafoudre dans une zone orageuse ou au bout d’une ligne aérienne
- Passer les câbles dans des zones abrasives sans gaine UV résistante
Pour bénéficier des aides, privilégiez une entreprise RGE QualiPV et constituez un dossier complet: devis, fiches techniques, attestations. Le passage du Consuel est nécessaire pour le raccordement, avec des schémas et mesures de mise à la terre bien documentés. Même si vous réalisez vous-même certaines étapes, faites vérifier la partie électrique par un professionnel qualifié, en vous appuyant sur votre schéma installation panneau solaire pdf pour un contrôle rapide et rigoureux.
