Guide complet du plan de coupe piscine pour votre projet

Votre piscine démarre bien avant le premier coup de pelle. Tout se joue sur un dessin précis qui guide le chantier, sécurise votre budget et convainc l’administration. Avec un plan de coupe piscine clair, vous évitez les surprises de terrain, les malfaçons et les retards. Voici un guide pratique, étape par étape, pour élaborer un document solide, compréhensible et accepté du premier coup.

Qu’est-ce qu’un plan de coupe piscine ?

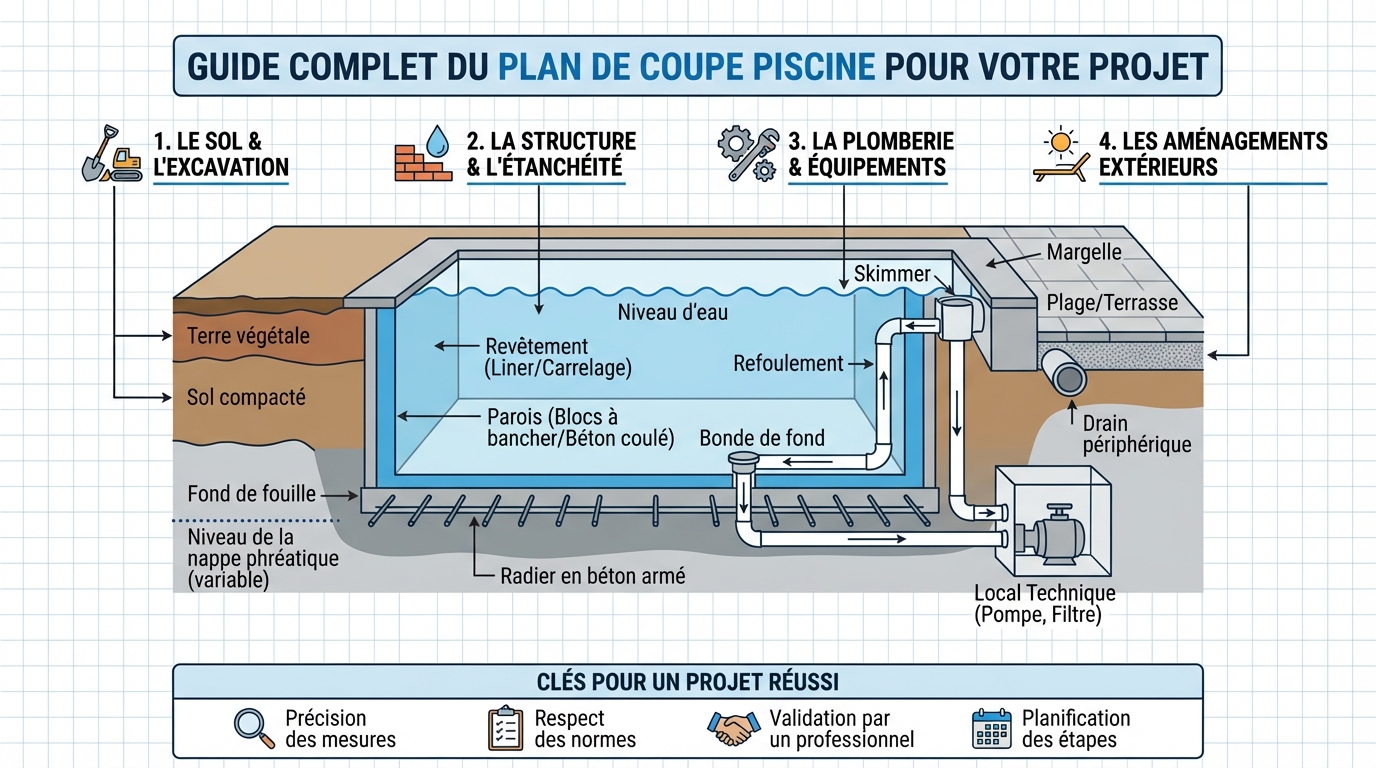

Le plan de coupe piscine est un dessin technique qui représente la piscine et le terrain en section, comme si l’on avait “tranché” le sol pour voir l’intérieur. On y lit la profondeur du bassin, les épaisseurs de structure, les niveaux du terrain naturel et du terrain fini, la position des margelles, ainsi que les distances aux limites de propriété.

Ce document sert à deux choses. D’abord, il prouve à la mairie que votre projet respecte l’environnement existant et les règles locales. Ensuite, il guide le terrassier et le piscineur pour implanter la piscine au bon niveau et dans la bonne pente. Bien conçu, il évite des reprises coûteuses et diminue fortement les risques d’erreur sur le chantier.

Définition et importance

Un plan de coupe piscine comprend généralement les cotes altimétriques principales, l’épaisseur du radier et des parois, ainsi que les différences de niveaux entre maison, terrasse et margelle. Il précise l’échelle utilisée, souvent 1/100 ou 1/50, pour garantir une lecture fiable. Il montre aussi la ligne du terrain naturel et celle du terrain projeté après travaux, ce qui permet d’anticiper les déblais-remblais et l’évacuation des eaux pluviales.

Les services d’urbanisme demandent ce plan dans la plupart des dossiers car il vérifie la bonne intégration du projet. Dans les faits, 80% des demandes liées aux piscines l’exigent. Un plan précis réduit fortement les erreurs de construction et évite ces projets qui se compliquent, voire échouent, à cause d’un document mal conçu.

Comment réaliser un plan de coupe ?

Commencez par relever votre terrain. Notez les altitudes de la maison, de la terrasse existante, du point le plus haut et du point le plus bas du jardin. Choisissez ensuite la ligne de coupe la plus lisible, souvent dans le sens de la plus grande dimension du bassin, ou en travers si cela permet de mieux montrer la pente du terrain.

Déterminez l’échelle et les conventions de dessin. Tracez d’un côté la silhouette du terrain naturel, puis ajoutez la piscine avec ses niveaux, ses épaisseurs et ses margelles. Terminez par la ligne du terrain fini et les éléments techniques visibles en coupe, comme le drain périphérique ou la cunette de fond.

Étapes de création

• Relevé du site: altitudes, pentes, seuils de portes, repères stables. Une tolérance de ±1 cm sur les cotes clés est un bon objectif.
• Choix de l’axe de coupe: longitudinal si le terrain est plutôt plat, transversal si la pente est marquée.
• Échelle de dessin: 1/100 pour une vue globale, 1/50 si vous avez plusieurs détails constructifs à montrer.
• Traçage des lignes: terrain naturel, piscine (radier, parois), margelles, terrasse, terrain fini, caniveau et évacuations.
• Cotation et légendes: profondeurs d’eau, hauteurs finies, épaisseurs, pentes de drainage à 1 à 2%, matériaux principaux.

Astuce de pro: placez le niveau de margelle par rapport à un repère existant, par exemple le seuil de la baie vitrée. Une cote claire du type “Margelle finie à -4 cm sous seuil” évite les flaques sur la terrasse et aligne harmonieusement maison et bassin. Pensez aussi à la hauteur du local technique et au passage des canalisations en respectant une profondeur hors gel si nécessaire.

Si vous travaillez sur un terrain en pente, prévoyez un schéma de soutènement en coupe et indiquez la nature des remblais. Montrez où l’eau s’écoule grâce à une flèche et à la pente de la terrasse. Ces détails rassurent l’instructeur et sécurisent le chantier.

Exemples de plans de coupe piscine

Chaque projet a sa logique. Voici trois cas typiques qui montrent comment adapter la coupe pour être clair et convaincant tout en gardant un plan de coupe piscine simple à lire.

Exemple 1, terrain plat avec bassin 8 x 4 m: la coupe passe dans la longueur. On y voit un radier de 15 à 20 cm armé, une profondeur d’eau de 1,40 m avec un fond plat, des margelles à niveau avec la terrasse. Le terrain fini est tracé au même niveau que la terrasse, avec un caniveau discret côté maison pour diriger l’eau vers un point bas du jardin.

Exemple 2, terrain en pente avec mini débordement: la coupe est transversale. On montre un mur de soutènement côté amont, un radier escalier, une lame d’eau qui file vers un bac tampon masqué par un habillage. Les cotes altimétriques insistent sur la différence entre terrain naturel et terrain projeté pour justifier les remblais. Précisez les pentes de sécurité pour l’évacuation des eaux et la protection des talus.

Exemple 3, petite piscine avec plage immergée: la coupe détaille la zone de faible profondeur et la variation d’épaisseurs de la dalle. On cote l’altitude de la plage, de la ligne d’eau et de la margelle. On ajoute la réservation d’un volet immergé si besoin avec les épaisseurs correspondantes, ce qui évite les mauvaises surprises au moment d’installer le mécanisme.

Modèles et inspirations

Pour gagner du temps, préparez des modèles de coupes réutilisables: un modèle “standard” pour bassin rectangle, un modèle “terrain en pente” avec soutènement, et un modèle “urbaine” avec attention portée aux limites séparatives. Dans chaque modèle, gardez un cartouche avec l’échelle, un repère altitude zéro, et un espace pour les cotes clés de la margelle et de la ligne d’eau. Ajoutez une variante avec coupe longitudinale et une autre transversale pour jongler selon la configuration du terrain.

Si le PLU exige une intégration paysagère, une double coupe courte peut être utile. La première passe par la piscine, la seconde par la terrasse côté maison pour montrer l’harmonie d’ensemble. Restez sobre: trop d’informations noie la lecture, mais les cotes essentielles et les pentes doivent toujours apparaître.

Conseils pour un bon plan de coupe

Un plan lisible est un plan qui va droit au but. Limitez les annotations au nécessaire, rendez les cotes visibles et hiérarchisées, et gardez un contraste net entre terrain naturel et terrain fini. Vérifiez la cohérence avec le plan de masse: mêmes niveaux, même implantation, mêmes distances aux limites.

Sur le plan technique, privilégiez des cotes “finies” plutôt que des cotes “brutes”. Cotez la hauteur de margelle et la profondeur d’eau, puis déduisez les épaisseurs de structure. Cette approche évite de se tromper quand l’épaisseur du revêtement évolue. Indiquez les pentes de la terrasse et du drainage, même si elles sont faibles, car elles guident les écoulements et évitent les stagnations.

Erreurs courantes à éviter

• Oublier de montrer la ligne du terrain naturel et celle du terrain fini. Sans ces deux lignes, l’administration peut refuser le dossier.
• Ne pas coter la margelle par rapport à la maison. Une différence de quelques centimètres peut provoquer des ruissellements vers l’intérieur.
• Ignorer la pente du terrain. Une coupe “à plat” sur un jardin en pente mène à des remblais sous-estimés et des soutènements imprévus.
• Surcharger le dessin. Trop d’infos techniques rendent le plan illisible. Mieux vaut indiquer les cotes clés et joindre un détail séparé si nécessaire.

Pensez aux éléments invisibles mais déterminants: drain périphérique avec pente à 1% minimum, exutoire identifié, remblais compactés, réservation pour volet, marche de sécurité si enfants. Sur un plan de coupe piscine bien fait, ces informations tiennent en quelques lignes et évitent des oublis coûteux le jour J.

Dernier réflexe avant l’envoi: relisez la coupe comme si vous étiez le terrassier. Pouvez-vous implanter la piscine avec le seul plan sous les yeux sans poser de questions supplémentaires? Si oui, votre plan est prêt.

Documents nécessaires pour la déclaration

La plupart des communes exigent un dossier complet pour les piscines enterrées et semi-enterrées. Le plan de coupe piscine en fait partie, aux côtés d’autres pièces obligatoires. Renseignez-vous auprès de votre mairie selon la surface, la hauteur d’éléments hors sol et la présence d’abris. Dans les faits, la coupe est demandée dans environ 80% des cas.

Pièces généralement requises pour une déclaration préalable de travaux liée à une piscine:

• Formulaire réglementaire complété avec les informations du projet et du propriétaire.
• Plan de situation pour localiser la parcelle dans la commune.
• Plan de masse coté avec implantation précise, accès, plantations et réseaux.
• Plan de coupe du terrain et de la piscine avec altimétries et matériaux principaux.
• Notice descriptive résumant les matériaux, couleurs, aménagements et clôtures.
• Documents graphiques d’insertion et photos de l’environnement proche et lointain.

Vérifiez la cohérence de toutes les cotes entre plan de masse et coupe. C’est souvent là que naissent les retours au guichet. Préparez aussi les éléments de sécurité obligatoire à l’usage, même s’ils ne font pas toujours partie du dossier: alarme, barrière, abri ou couverture conforme. Gardez une empreinte claire de vos cotes altimétriques, et si le terrain est complexe, un relevé par géomètre peut vous faire gagner du temps et éviter des ajustements coûteux en cours de chantier.
