Vous voulez réussir le branchement volet roulant 4 fils sans stress et sans fausse manipulation. Ce guide clair et concret vous accompagne pas à pas, avec des schémas simples et des astuces de pro. En suivant la méthode ci-dessous, vous gagnerez du temps, éviterez les erreurs fréquentes et obtiendrez un fonctionnement fiable dès le premier essai.
💡 À retenir
- Environ 30% des utilisateurs rencontrent des difficultés lors de l’installation de volets roulants.
- Les erreurs de branchement peuvent entraîner des dysfonctionnements dans 50% des cas.
- Utiliser des schémas clairs augmente la compréhension de 70% pour les utilisateurs non techniques.
Comprendre le fonctionnement d’un volet roulant 4 fils
Un moteur de volet roulant 4 fils comporte généralement quatre conducteurs issus du moteur: un neutre, deux phases de commande et une terre. Le courant d’alimentation arrive via votre réseau domestique en 230 V, et le sens de rotation du moteur dépend de la phase envoyée sur la commande montée ou descente.
Dans la grande majorité des cas, la convention de couleur est la suivante: bleu pour le Neutre N, vert/jaune pour la Terre, brun pour la montée et noir pour la descente. Selon les marques, ces couleurs peuvent varier. Vérifiez toujours la notice de votre moteur et confirmez avec un testeur avant de brancher définitivement.
Qu’est-ce qu’un volet roulant 4 fils ?
Ce type de moteur est conçu pour fonctionner avec un inverseur manuel ou un module domotique. Le fil de phase d’alimentation arrive sur le contact commun du point de commande, puis l’inverseur bascule cette phase vers le fil montée ou vers le fil descente. Le neutre reste commun au moteur et la terre protège la carcasse. Cette architecture rend le branchement volet roulant 4 fils simple, fiable et compatible avec de nombreux accessoires (interrupteurs, micromodules).
Garder une logique de commande claire limite fortement les erreurs. C’est essentiel, car une mauvaise connexion fait partie des causes de panne les plus courantes, et peut représenter jusqu’à 50% des dysfonctionnements recensés.
Matériel nécessaire
Un bon résultat dépend autant de la méthode que des outils. Avant d’attaquer, regroupez tout le matériel pour éviter les allers-retours. Privilégiez des composants conformes aux normes et adaptés à votre installation.
Pour un branchement volet roulant 4 fils propre et durable, soignez l’étanchéité des connexions, surtout si le boîtier est en zone exposée. Prévoyez des gaines et des boîtes de dérivation de qualité.
Outils indispensables
- Multimètre ou tournevis testeur pour identifier phase et neutre
- Inverseur montée/descente à position stable ou à retour automatique, selon votre préférence
- Dominos ou bornes de connexion type WAGO
- Gaine thermo, ruban isolant, serre-câbles
- Tournevis isolés, pince à dénuder, cutter
- Boîte d’encastrement et plaque si pose murale du point de commande

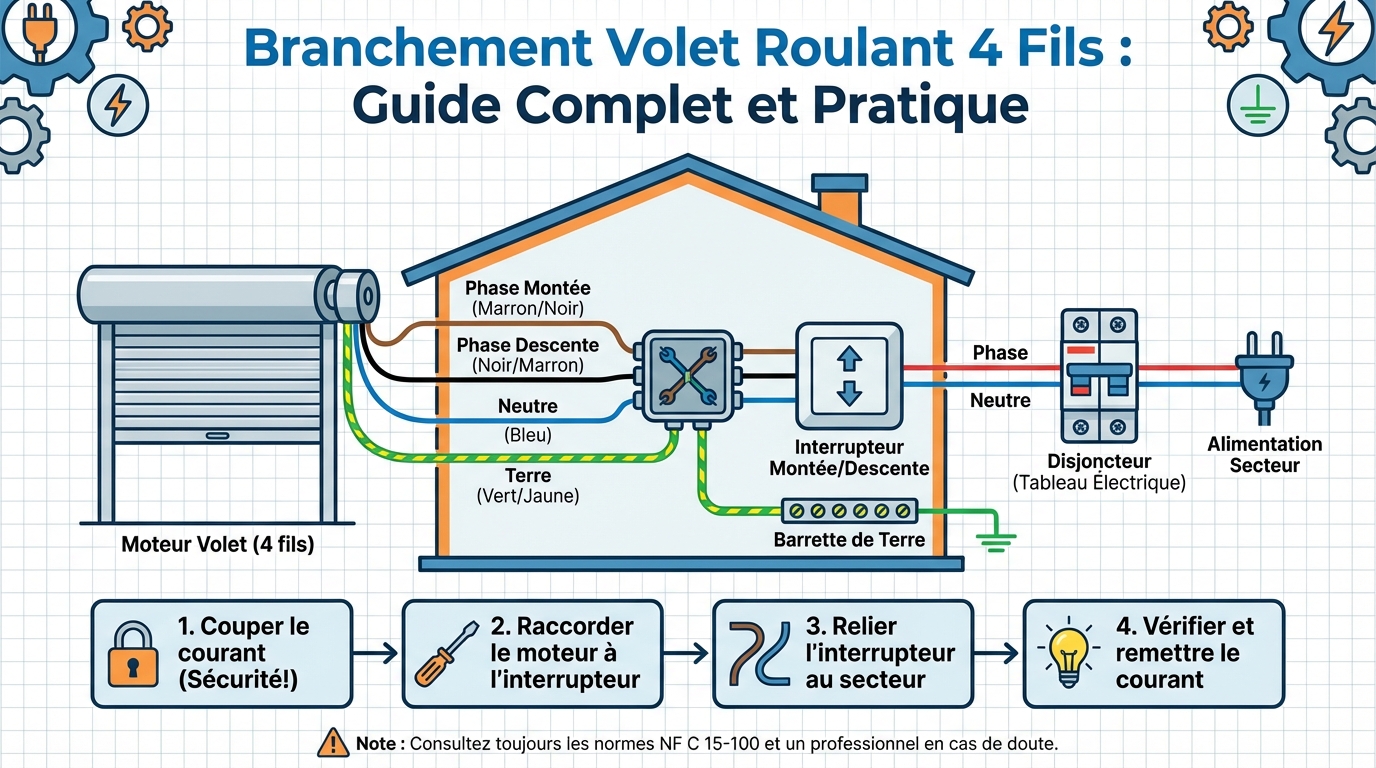

Étapes du branchement
Coupez l’alimentation au disjoncteur général avant toute intervention. Travaillez méthodiquement, testez au fur et à mesure et n’enclenchez le courant que pour les vérifications ponctuelles. Cette rigueur suffit souvent à éviter les pièges qui font trébucher près de 30% des installateurs occasionnels.
Le principe: acheminer la phase en entrée de l’inverseur, envoyer cette phase vers montée ou descente, relier le neutre directement au moteur, connecter la terre au châssis et à la borne terre du moteur.
Instructions détaillées
Étape 1: Sécurisez. Coupez le courant au tableau électrique, verrouillez le disjoncteur si possible, et vérifiez l’absence de tension avec votre multimètre. Ne travaillez jamais sous tension.
Étape 2: Préparez les fils. Identifiez les quatre conducteurs du moteur. Dénudez proprement 8 à 10 mm. Dans la boîte de dérivation, isolez les longueurs inutiles avec des serre-câbles pour garder un montage net.
Étape 3: Connectez le neutre. Reliez le fil bleu du moteur au neutre du réseau (borne N) via une borne de connexion. Ce neutre ne passe pas par l’interrupteur.
Étape 4: Câblez la terre. Reliez le vert/jaune du moteur à la terre de l’installation. Vissez solidement la borne de terre pour garantir la protection. La Terre doit être continue et jamais interrompue.
Étape 5: Alimentez l’inverseur. Amenez la phase réseau sur la borne commune de l’inverseur (Phase L ou L-in). Utilisez une gaine pour séparer clairement l’arrivée secteur des départs commande.
Étape 6: Reliez commandes montée/descente. Connectez le fil montée du moteur (brun en général) sur la sortie montée de l’inverseur, et le fil descente (noir) sur la sortie descente. Serrez sans écraser les conducteurs.
Étape 7: Premier test. Rétablissez le courant. Appuyez sur montée. Si le volet descend, inversez simplement les deux fils de commande à l’inverseur. Coupez à nouveau le courant pour corriger puis testez.
Étape 8: Réglages de fin de course. Si le moteur possède des réglages mécaniques, ajustez montée et descente selon la notice. Pour les versions électroniques, suivez le mode apprentissage. Un bon réglage protège le tablier et le moteur.
Étape 9: Finitions. Rangez la boîte de dérivation, posez la plaque, étiquetez si nécessaire. Vérifiez à nouveau la stabilité de chaque connexion. Cette approche rend le branchement volet roulant 4 fils fiable dans le temps.
Astuce pratique: si vous prévoyez une évolution domotique, laissez une réserve de câble dans la boîte et utilisez des bornes démontables. Vous intégrerez plus tard un micromodule sans tout redémonter.
Schémas et illustrations
Les schémas simplifient la compréhension et réduisent les erreurs. Visualiser l’acheminement de la phase et la distribution vers montée/descente clarifie instantanément le circuit. C’est particulièrement utile pour un branchement volet roulant 4 fils avec inverseur mural et éventuelle domotique.
Voici des représentations ASCII faciles à suivre. Elles montrent la logique générale. Adaptez les bornes aux repères exacts de votre matériel.
Exemples de schémas
Schéma 1: Inverseur simple montée/descente
Réseau 230 V Inverseur Moteur VR 4 fils Phase (L) ──────────────[ L (commun) ]────┐ │ [ Sortie ⬆ ]──────┼────── Brun (Montée) │ [ Sortie ⬇ ]──────└────── Noir (Descente) Neutre (N) ───────────────────────────────────────── Bleu (Neutre) Terre (PE)───────────────────────────────────────── Vert/Jaune (Terre)
Schéma 2: Ajout d’un micromodule domotique dans la boîte d’encastrement
Réseau 230 V Micromodule Inverseur Moteur
L ──────────── L-in L-out ⬆ ───── Sortie ⬆ ──────── Brun (Montée) N L-out ⬇ ───── Sortie ⬇ ──────── Noir (Descente)
N ──────────── N Bleu (Neutre)
PE ─────────────────────────────────────────────────── Vert/Jaune (Terre) Remarque: certains modules exigent un neutre. Consultez la notice du module.
Ces schémas montrent le trajet de la phase vers la commande puis vers le moteur. Si vous utilisez un inverseur à verrouillage mécanique, une seule commande peut être active à la fois, évitant l’envoi simultané de deux phases au moteur.
Dépannage et erreurs courantes
Si le volet ne réagit pas, avancez avec méthode. Testez point par point: présence du 230 V, continuité du neutre, sortie de l’inverseur en position montée/descente, état des bornes. Beaucoup de problèmes viennent d’une connexion mal serrée ou d’un fil mal identifié lors du branchement volet roulant 4 fils.
Lorsque la montée et la descente sont inversées, il suffit d’échanger les deux fils de commande à l’inverseur. Si le volet s’arrête trop tôt ou force en fin de course, reprenez les réglages de butées selon la notice du moteur.
